Fluke Networks | LinkIQ™ | Kablo + Ağ Test Cihazı

Ürün Adı Fluke Networks | LinkIQ™ | Kablo + Ağ Test Cihazı
Ürün Kodu LIQ-100-KIT
+ -
Adet

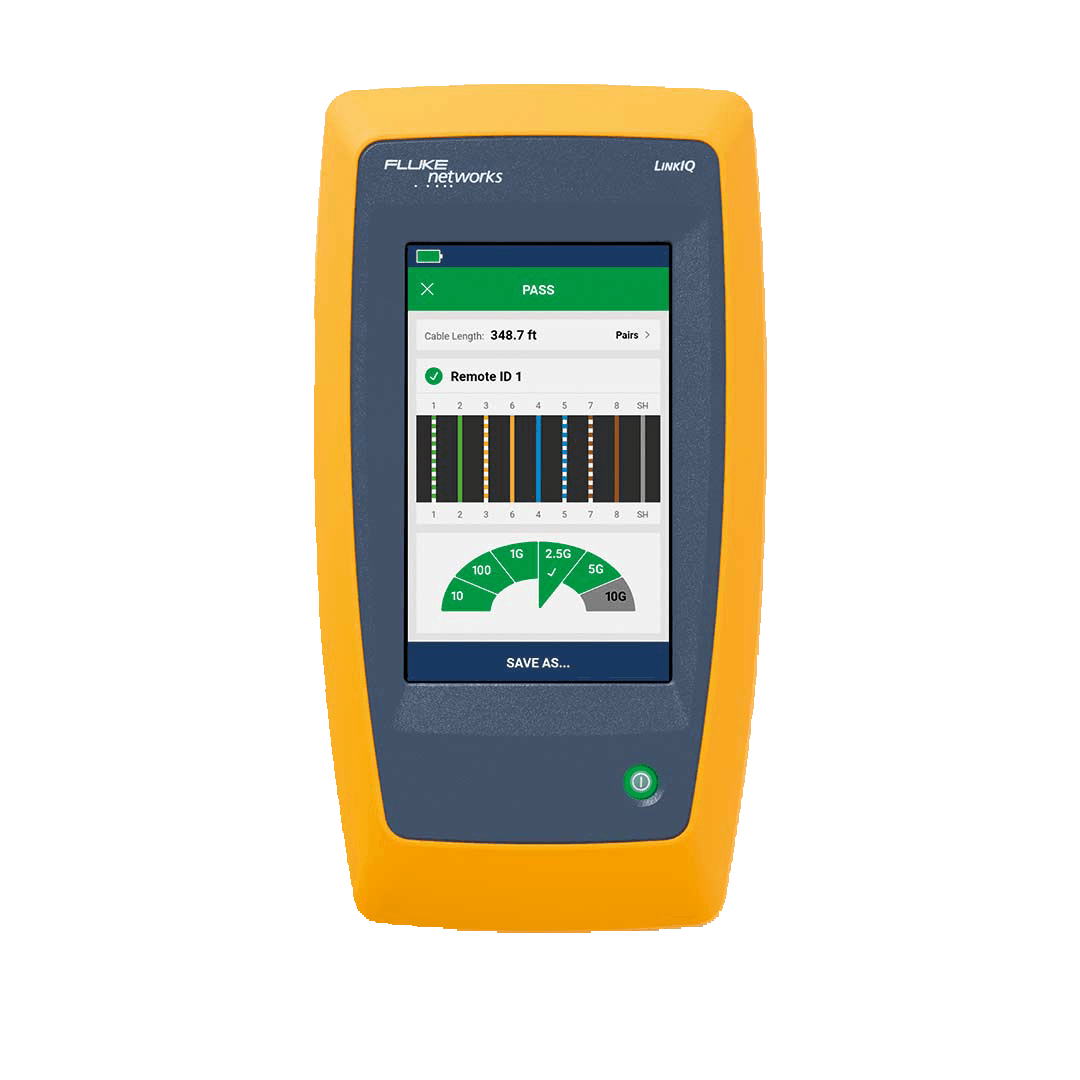

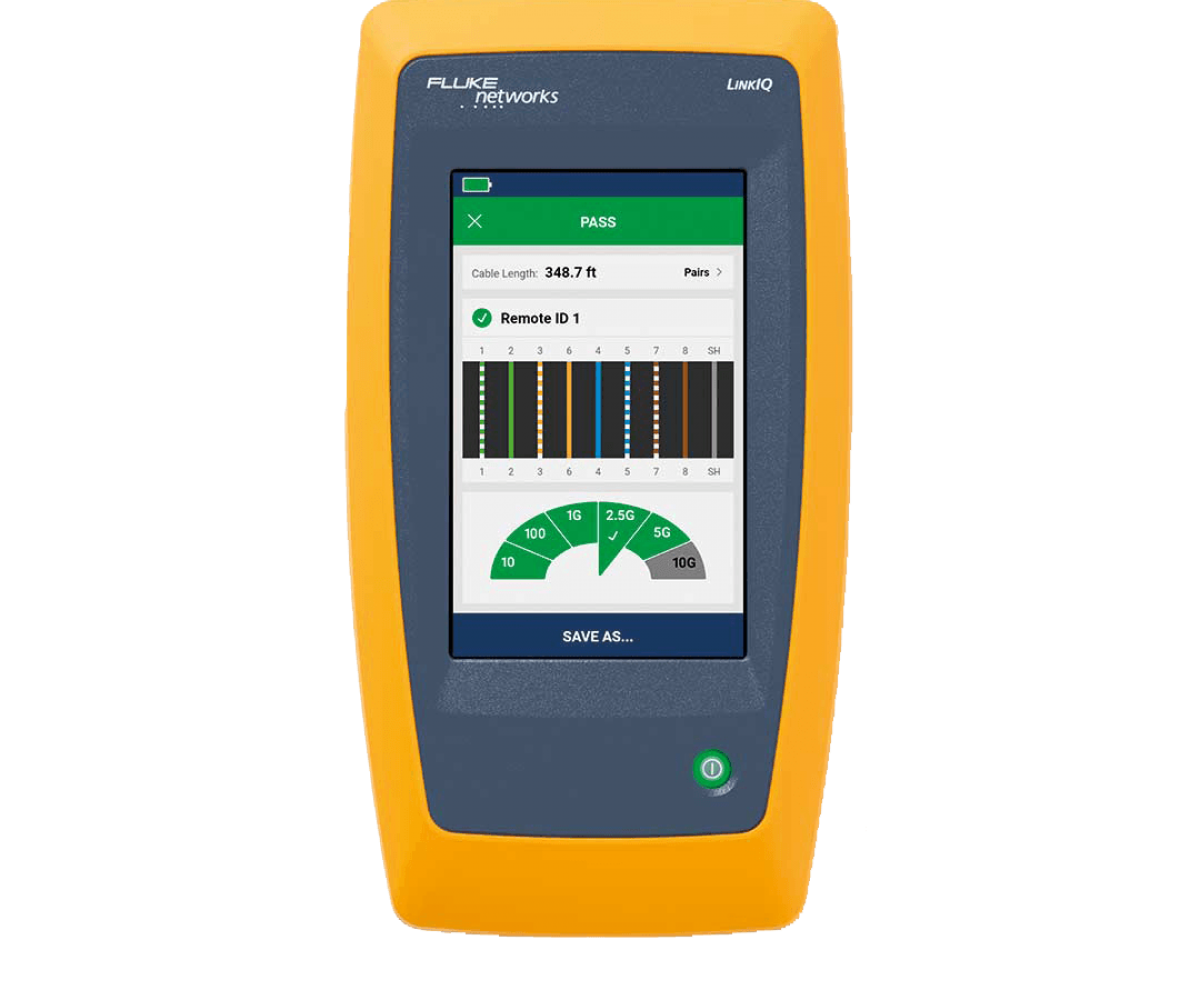

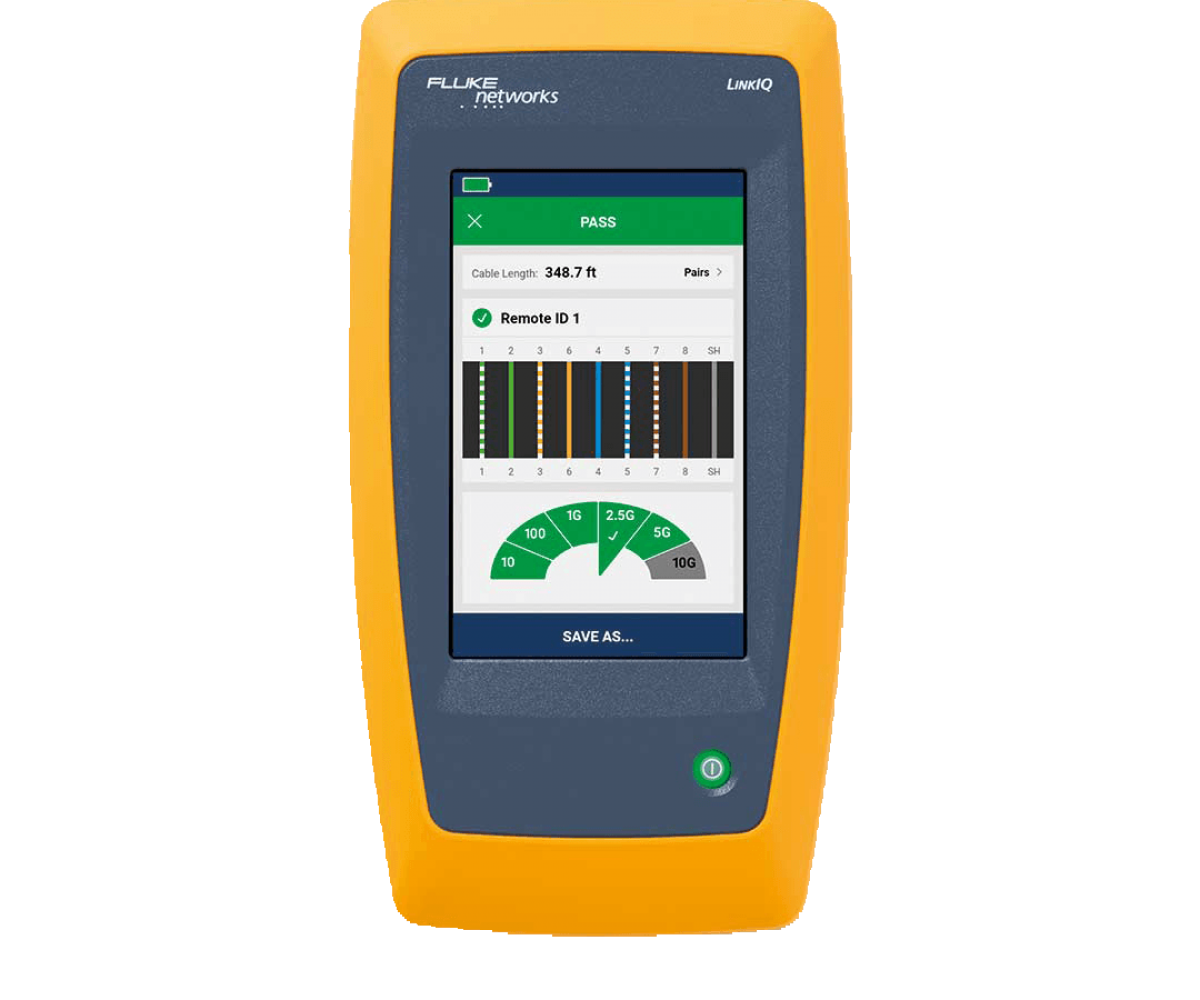

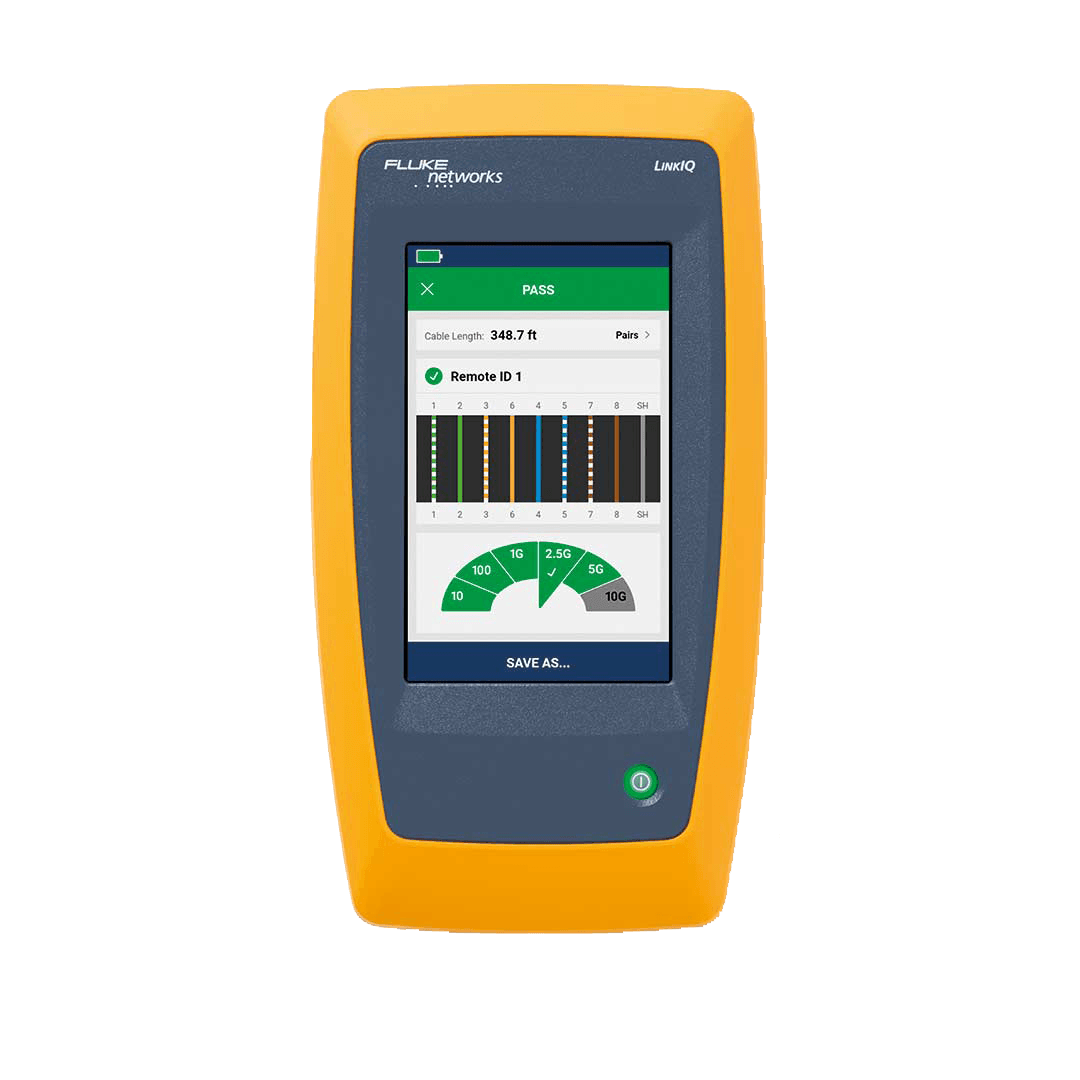

LinkIQ ™ Kablo + Ağ Test Cihazı



LinkIQ™, 10BASE- T'den 10GBASE-T'ye kadar (10 MB/ sn'den 10 GB/sn'ye kadar) kablo bant genişliğini tam olarak niteleyen kablo performans test cihazıdır.

LinkIQ™ Kablo + Ağ Test Cihazı, 10 GB/sn'ye kadar kablo performansını doğrulama ve ağ bağlantı sorunlarını tespit etmek için kullanılan bir test cihazı çözümüdür. LinkIQ™, frekans-temelli ölçümlerle kablo performansını doğrular ve test edilen kablonun kablo haritasıyla beraber hataya olan mesafe bilgilerini de verir. LinkIQ™ önemli ağ sorunlarını belirlemek ve anahtar ( switch ) yapılandırmasını doğrulamak için en yakın anahtar teşhislerini gerçekleştirir. Bu da teşhisler için başka bir test cihazı kullanma ihtiyacını gerektirmez.


Güvenilir Kablo Testi

LinkIQ™, 305 metre uzunluğa kadar ölçüm yapar, kısa-devre , açık-devre ve sonlandırılmamış kablo gibi hatalara olan mesafeleri verir. Uzak tanımlama kullanıldığında, kablo çiftlerinin tam haritasını verir bu da hatalı kablolama ve ayrık çiftleri belirlemeye yardımcı olur.


İhtiyacınız Olan Ağ Testi

LinkIQ, ayrıca en yakın bağlı anahtarı hakkında detaylı bilgi sağlar. LinkIQ, veri hızını (10GBASE-T'ye kadar), yarım/tam çift yönlü tanımlamayı, anahtar adını, bağlantı noktası numarasını ve VLAN bilgilerini belirlemek için anahtarla iletişim kurar.


Derinlemesine PoE Testi

Ethernet üzerinden Güç, güvenlik kameraları ve erişim noktaları gibi cihazların kurulumunu daha basit hale getirir. PoE kurulumunu ve sorun gidermeyi basitleştirmek için LinkIQ,  iletilen  gücün kablolama altyapısı boyunca anahtar tarafından gerçekten iletildiğinden emin olmak için bağlantıya bir yük entegre eder.



Uygulama Alanları



PLC, DCS, SCADA, Endüstriyel Ethernet Anahtarları (IES), İnsan-makine arayüzleri (HMI), çeşitli motor frekans sürücüleri (VFD)

Kritik LAN ağlarda tasarım, analiz ve danışmanlık hizmeti veren yükleniciler

Ağ Kablolama Yüklenicileri ve Kurulum Hizmeti veren firmalar

CCTV, Güvenlik Kamera Kurulum Hizmeti veren firmalar

Kablolama hizmetinin standartlara uygun yapılıp yapılmadığının, kontrolü gereken tüm ağlarda

  • Aktif Ağ Teşhis Protokolleri: Link Layer Discovery Protocol (LLDP), Cisco Discovery Protocol (CDP), Fast Link Pulses (FLP)
  • En yakın Ağ Teşhisleri: Switch İsmi, Port Numarası, VLAN İsmi, Advertised Data Rates,
    Advertised Duplex
  • Ethernet üzerinden güç ( PoE )uyumluluğu: IEEE 802.3af/at/bt,  LLDP/CDP
  • Ethernet üzerinden güç ( PoE ) teşhisleri: Advertised Power Class (0-8), Advertised Available Power, Powered Pairs, hem tek hem çift imza teşhisi
  • Ethernet üzerinden güç ( PoE ) ölçümleri: Voltaj (V), Güç (W)
  • Port Yanma- Sönme: Bağlı port yakıp-söndürme
  • Kablo Test Portları: Korumalı 8-pin modüler jack 8-pin modüler (RJ45)
  • Autotests: 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T, 100BASE-TX, 10BASE-T, Wire map Only. Test Speed: 6 saniye 70 metreden kısa mesafede
  • Kablo Tipleri: Dengeli bükümlü-çift kablolama; korumasız burgulu-çift, ekranlı burgulu-çift, 3-çift ve/veya 4-çift
  • Sadece kablo haritası testi: Kablo haritası belgesi, her çiftin uzunluğu, ayrık çift teşhisi, kullanıcı seçimli T568A veya T568B, kullanıcı seçimli (Straight through, Half crossover, Full-crossover). Test hızı: 120 m altında 1 saniye
  • Uzunluk (Max): 305 m
  • Yayınım nominal yakınlık: (NVP): Kullanıcı atamalı
  • Ton Üreteci: Fluke Networks IntelliTone probu ile tone üretir.
  • Uzak ID Yer Bulucu: 7 adede kadar benzersiz bağlantı noktası veya çıkışını tanımlamak için uzaktan kimlik sonlandırmaları kullanır
  • Frekans-temelli ölçümlerle 10 Gig'e kadar ağ kapasitesini ölçün
  • Bağlı anahtar bilgilerini (Anahtar Adı, Bağlantı Noktası Numarası ve VLAN bilgisi) sağlayarak kritik ağlarda sorun giderme
  • Anahtar betimleme ve PoE Yük testi aracılığıyla PoE cihazlarını kurun ve sorun giderin
  • Kablolamada meydana gelen yaygın hataları tespit etmek için grafiksel kablo haritası ve uzunluk testi
  • LinkWare™ PC ile testleri raporlama
  • Tüm Endüstriyel Ethernet Protokollerini (EtherNet/IP, PROFINET, EtherCAT ve diğerleri) destekler
  • Endüstriyel Ethernet Kiti Endüstriyel Konektörleri destekler (M8D, M12D, M12X)
  • Bir duvar veya telekomünikasyon odasında kabloların bulunmasına yardımcı olmak için IntelliTone™ Prob veya Pro3000™ ile uyumlu Analog veya Dijital tonlar üretir
  • Bağlı anahtar bağlantı noktasını tanımlama için anahtardaki Bağlantı Noktası ışığı yanıp söner
  • Ethernet çıkışı tanımlaması için MicroScanner™ PoE Uzaktan Tanımlayıcılar ile uyumlu
  • Dokunma Duyarlı hareket tabanlı ekran
  • Şarj edilebilir Li-Ion pil
  • LinkWare™ PC aracılığıyla USB-C üzerinden Kolay Özellik ve Ağ Testi geliştirmeleri
  • Standart USB-C bağlantı noktası üzerinden şarj etme
  • LIQ-100 LinkIQ Kablo+Ağ Test Cihazı; Uzak ID 1, Hızlı Referans Klavuzu, USB-C den USB-A kablo, Şarj kablosu, Cat6A patch cord, RJ45/11 Modüler Adaptör, askı kayışı, Remote ID taşıyıcı ve Taşıma Çantası

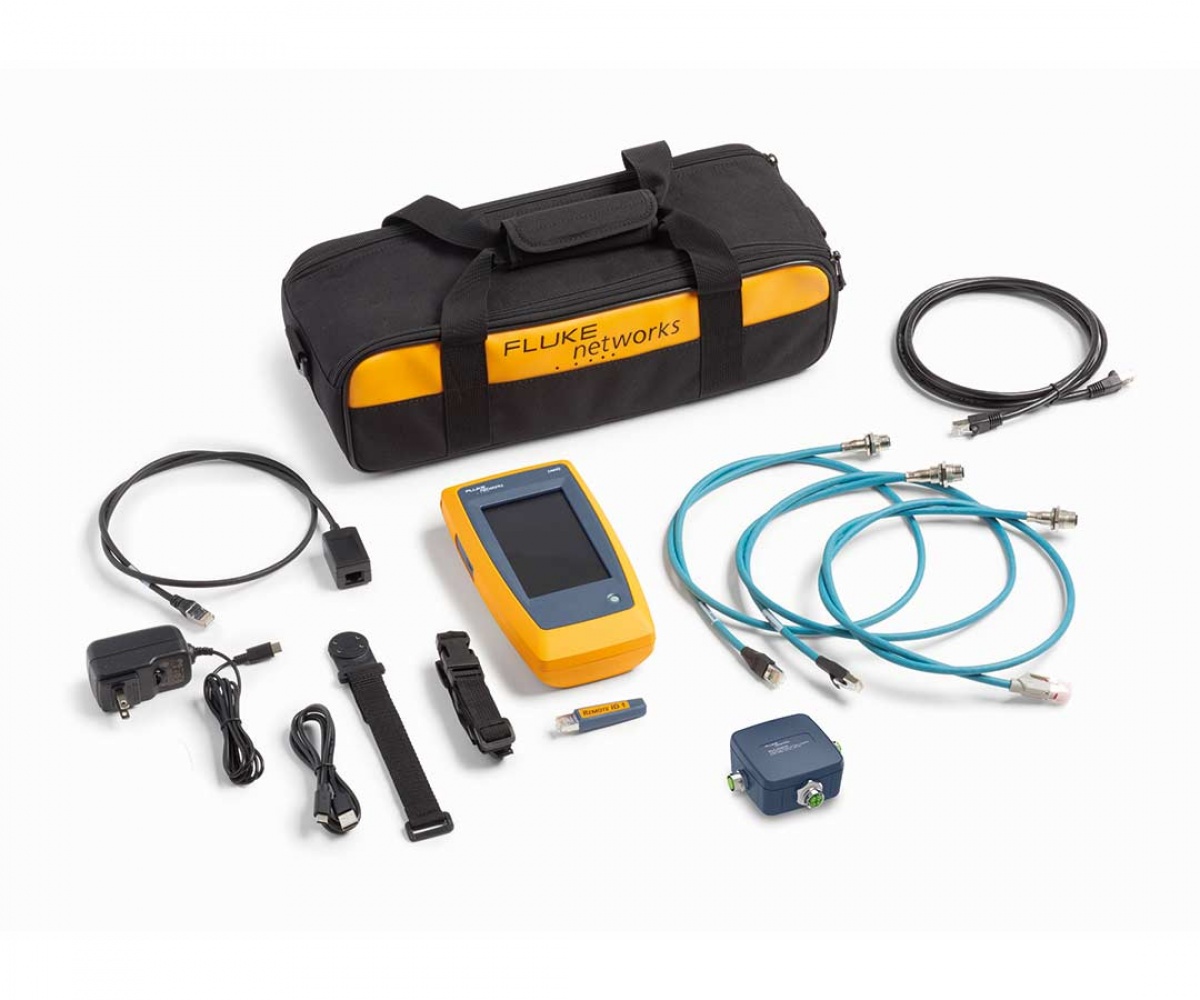

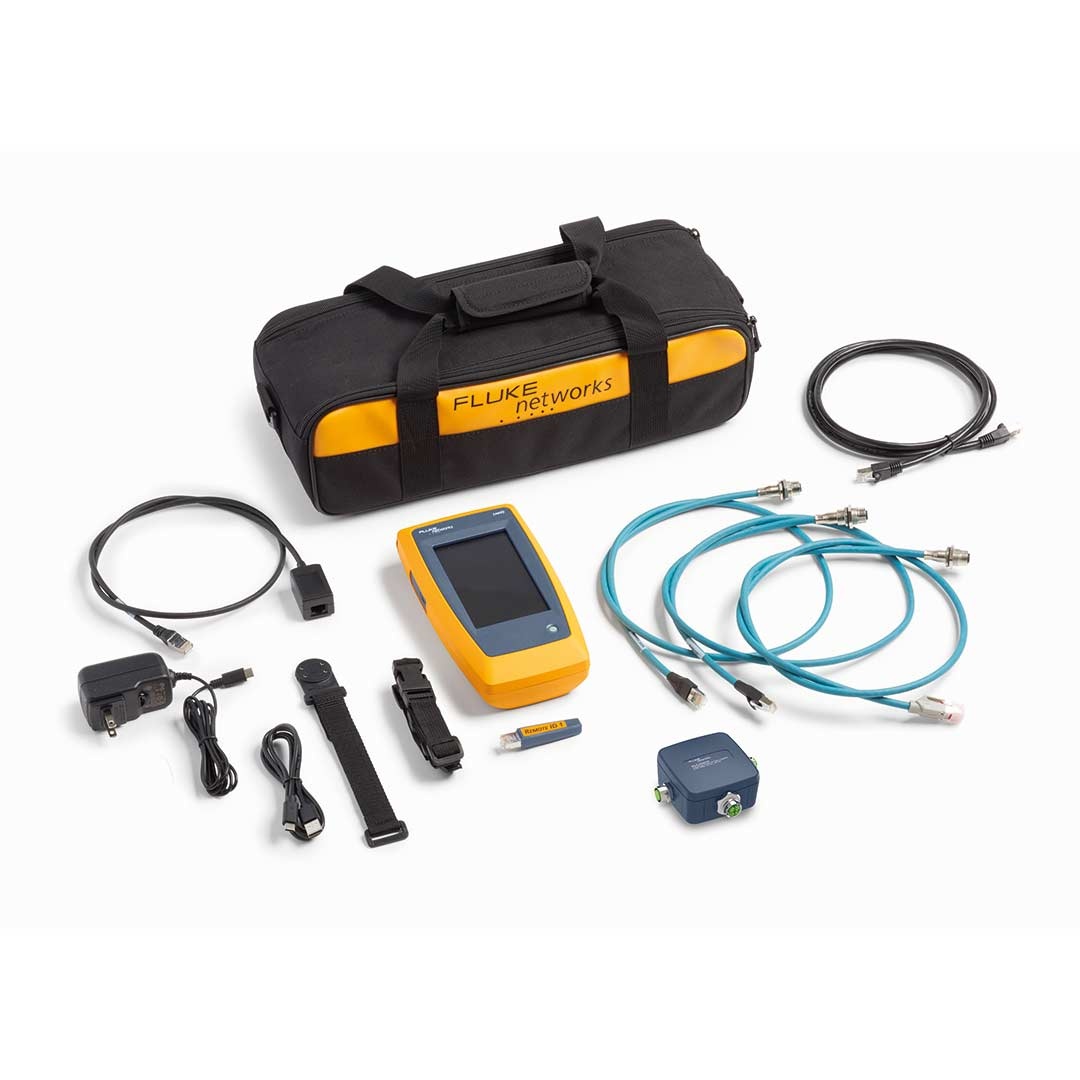

  • LIQ-KIT LinkIQ Kablo+Ağ Test Cihazı; Uzak IDs 1-7, IntelliTone Probe, Hızlı Referans Klavuzu, USB-C den USB-A kablo, Şarj kablosu, Cat6A patch cord, RJ45/11 Modüler Adaptör, askı kayışı, Remote ID taşıyıcı ve Kumaş Taşıma Çantası
Doküman İsmi Tarih İndirme Boyut Görüntüle
Fluke Networks | LinkIQ™ | Kablo + Ağ Test Cihazı 10/06/2021 13:07:45 7 670,01 KB Görüntüle
